En industrias como la fabricación industrial, la ingeniería química y los instrumentos de precisión, las mangueras de sellado son componentes clave que aseguran la transmisión segura de medios (gases, líquidos) y evitan fugas. Los fuelles de acero inoxidable, con sus propiedades metálicas únicas y su diseño estructural, se han convertido en una opción ideal para escenarios que requieren un alto rendimiento de sellado. Pueden abordar de manera efectiva las limitaciones de las mangueras de sellado de caucho o plástico tradicionales en términos de resistencia a la temperatura, resistencia a la presión y resistencia a la corrosión. Lo siguiente elabora en soluciones específicas de múltiples dimensiones.
Compatibilidad entre las ventajas de rendimiento del núcleo y los requisitos de sellado
Las demandas centrales de las mangueras de sellado son fugas cero, resistencia a los medios, adaptabilidad a los cambios ambientales (fluctuaciones de temperatura y presión) y un cierto grado de capacidad de compensación flexible. Las características del acero inoxidable a continuación pueden cumplir con precisión estos requisitos:
Excelente confiabilidad de sellado: adoptar una estructura de fuelle formada integralmente hecha de acero inoxidable (como los grados 304 y 316), combinados con extremos de conexión mecanizados con precisión (como bridas e interfaces roscadas), puede lograr un sellado de metal a metal ajustado. Alternativamente, puede mejorar aún más el efecto de sellado al igualar con juntas resistentes a la alta temperatura/resistente a la corrosión (como las juntas PTFE). Puede evitar efectivamente la fuga de gases y líquidos (incluidos los medios corrosivos y los fluidos de alta temperatura), con una velocidad de fuga tan baja como 1 × 10⁻⁹ Pa · m³/s o menos.
Rango de temperatura amplia y resistencia a la presión: puede funcionar de manera estable dentro de un rango de temperatura de -270 ℃ (temperatura ultra baja) a 600 ℃ (alta temperatura), excediendo con mucho las mangueras de caucho (generalmente -40 ℃ a 120 ℃). Al mismo tiempo, puede soportar altas presiones de trabajo (las especificaciones convencionales pueden alcanzar 1.6-10MPA, y los modelos especialmente personalizados pueden alcanzar más alto), lo que lo hace adecuado para conexiones selladas en sistemas de tuberías de alta presión.
Resistencia a la corrosión y compatibilidad con los medios: el acero inoxidable 304 puede resistir la erosión del agua, el vapor y los ácidos débiles y el álcalis, mientras que el acero inoxidable 316 puede soportar medios fuertemente corrosivos, como agua de mar, sales de cloruro y solventes orgánicos. Esto evita la falla del sellado causada por el envejecimiento o la erosión del material por los medios, lo que lo hace particularmente adecuado para entornos corrosivos en industrias como la ingeniería química y los productos farmacéuticos.
Compensación flexible y resistencia a la vibración: la estructura corrugada anular de los fuelles lo dotan con buenas capacidades de compensación axial, lateral y angular. Puede absorber los desplazamientos causados ​​por la expansión térmica y la contracción de las tuberías, la vibración del equipo o la desalineación de la instalación, reduciendo el estrés en las interfaces selladas y reduciendo el riesgo de fugas debido a conexiones rígidas.
Estabilidad estructural y larga vida útil: el material metálico no se envejece fácilmente y tiene resistencia a la fatiga. Puede mantener la integridad estructural bajo tensiones alternos a largo plazo (como fluctuaciones de vibración y presión), con una vida útil de más de 10 años, mucho más tiempo que las de las mangueras de caucho (generalmente 1-3 años).
Escenarios de aplicación típicos
Como mangueras de sellado, los fuelles de acero inoxidable pueden reemplazar ampliamente las mangueras de sellado tradicionales para resolver problemas de sellado en diferentes escenarios:
Conexiones selladas en tuberías industriales
Utilizado para conexiones selladas entre equipos como bombas, válvulas, recipientes a presión y tuberías, especialmente adecuadas para sistemas de tuberías que transportan vapor de alta temperatura, aceite caliente y líquidos corrosivos, como el sellado de tuberías de entrada/salida de reactores químicos y conexiones selladas flexibles de las tuberías de vapor en las plantas de alimentación.
En las tuberías de equipos de baja temperatura, como GNL y nitrógeno líquido, se pueden usar como mangueras de sellado para soportar temperaturas ultra bajas y evitar fugas causadas por la fragilidad de baja temperatura.
Sellado de instrumentos de precisión y medidores
En los sistemas de ruta de gas y líquido de instrumentos analíticos (como cromatógrafos de gases y espectrómetros de masas), se pueden usar como mangueras de sellado para garantizar la transmisión limpia y la fuga cero de gases portadores y muestras, asegurando la precisión del análisis.
En los extremos de conexión del equipo de medición (como medidores de flujo y medidores de presión), el sellado flexible reduce el impacto de la vibración en la precisión de la medición y previene la fuga media.
Protección de sellado de equipos mecánicos
Para el sellado de la tubería en sistemas hidráulicos y neumáticos, especialmente para las conexiones de partes móviles de equipos (como cilindros de aceite y cilindros de aire), la compensación flexible de los fuelles puede absorber los desplazamientos del movimiento, asegurando el sellado mientras evita el desgaste de la tubería.
Para el sellado de las tuberías de agua de enfriamiento y las tuberías de combustible de equipos de energía, como motores y compresores, pueden soportar altas temperaturas y vibraciones durante la operación del equipo, evitando que las fugas de aceite y agua causen fallas.
Requisitos de sellado en entornos especiales
En ingeniería marina, se utilizan para conexiones selladas de tuberías de cubierta de barco y equipos submarinos, resistiendo la corrosión del agua de mar y la vibración del casco.
En la industria nuclear, el sellado de las mangueras para la transmisión del medio radiactivo tiene resistencia a la radiación y altas características de sellado para garantizar la seguridad.
Puntos de selección de clave y especificaciones de instalación
1. Selección científica
Calibre y longitud: seleccione Calibres como DN6-DN300 de acuerdo con los requisitos de flujo medio. La longitud debe determinarse en función de la compensación de desplazamiento de la tubería, con un cierto margen flexible reservado (generalmente 10% -20% más largo que la longitud de conexión rígida).
Presión y temperatura: De acuerdo con la presión de trabajo del sistema (la presión de diseño debe ser ≥1.5 veces la presión de trabajo) y el rango de temperatura, seleccione por debajo de los niveles de presión y materiales correspondientes (como el acero inoxidable 310S se prefiere para las condiciones de trabajo de alta temperatura).
Características medianas: para medios corrosivos, seleccione 304, 316 o materiales Hastelloy de acuerdo con la composición media (como la concentración de iones de cloruro). Si es necesario, realice un recubrimiento de pared interno (como el recubrimiento PTFE) para mejorar la resistencia a la corrosión.
Método de conexión: seleccione formularios de conexión como bridas (soldadura de zócalo, soldadura a tope), roscas (NPT, gas G) y conectores rápidos de acuerdo con el tipo de interfaz del equipo, asegurando que el sellado coincida con la interfaz (como la superficie de sellado de la brida debe ser compatible con el material de la junta).
2. Especificaciones de instalación
Evite la flexión excesiva y la torsión: durante la instalación, el radio de flexión no debe ser menor que el radio de flexión especificado por el producto (generalmente 3-6 veces el diámetro de la tubería). La torsión de los fuelles está estrictamente prohibido para evitar daños a la estructura corrugada, lo que puede afectar la vida útil y del sellado.
Fijar y guía: para la instalación de larga distancia, los soportes fijos se deben establecer en ambos extremos de los fuelles, y los soportes de guía deben agregarse en el medio para evitar el desplazamiento de los fuelles causados ​​por el auto-peso o el impacto medio, lo que garantiza un estrés uniforme en la interfaz sellada.
Tratamiento de la superficie de sellado: antes de la conexión, las manchas de aceite limpias y las rebabas en superficies de brida e interfaces roscadas. Para las conexiones de brida, apriete los pernos de manera uniforme (apriete diagonalmente paso a paso). Para conexiones roscadas, aplique sellador (como cinta PTFE) para mejorar el rendimiento del sellado.
Prueba de fuga: después de la instalación, se debe realizar una prueba de presión (neumática o hidráulica). La presión de prueba es 1.25 veces la presión de trabajo, y la presión se mantiene durante 30 minutos sin una caída de presión o fuga para ser calificado.
Beneficios de la aplicación
Riesgo reducido de fugas: en comparación con las mangueras de sellado de caucho tradicionales, la velocidad de fuga de los fuelles de acero inoxidable se reduce en más del 90%, reduciendo los accidentes de seguridad causados ​​por fugas medianas (como los incendios causados ​​por la fuga de medios inflamables y explosivos, y lesiones personales causadas por fugas de medios corrosivos).
Costos de mantenimiento reducidos: la larga característica de vida útil extiende el ciclo de reemplazo en 3-5 veces. Al mismo tiempo, la resistencia a la corrosión y la resistencia a la temperatura reducen la frecuencia de mantenimiento causada por el envejecimiento del material, y el costo integral de mantenimiento puede ahorrarse en más del 50%.
Límites de aplicación ampliados: puede funcionar de manera estable en entornos (alta temperatura, alta presión, fuerte corrosión) a las que las mangueras de sellado tradicionales no pueden adaptarse, proporcionando soluciones de sellado confiables para condiciones de trabajo especiales.
Estabilidad mejorada del sistema: la capacidad de compensación flexible reduce el impacto del estrés de la tubería en las interfaces de los equipos, protege equipos de precisión como bombas y válvulas, y extiende su vida útil.
Resumen
Como mangueras de sellado, los fuelles de acero inoxidable logran beneficios integrales de "alta sellado, resistencia, larga vida útil e instalación fácil" a través de las ventajas inherentes de los materiales metálicos y el diseño flexible de la estructura corrugada. Son una opción ideal para actualizar y reemplazar las mangueras tradicionales en el campo de sellado industrial, especialmente en escenarios con requisitos estrictos sobre el rendimiento del sellado y la adaptabilidad ambiental, proporcionando una garantía sólida para la operación segura y estable del sistema.

En los sistemas de transmisión de gas, la seguridad, el rendimiento del sellado y la estabilidad de las tuberías están directamente relacionadas con el funcionamiento normal del sistema y la seguridad del personal. Ya se trate de gases industriales (como oxígeno, nitrógeno, hidrógeno), gases de combustible (gas natural, gas licuado de petróleo) o gases especiales (como gases corrosivos, gases de alta pureza), los requisitos para las tuberías de transmisión son extremadamente estrictos. Los fuelles de acero inoxidable, con sus ventajas únicas de material y estructural, pueden resolver problemas de manera efectiva como fugas, corrosión e impacto de vibración que enfrentan las tuberías tradicionales en la transmisión de gas, lo que los convierte en una opción ideal para los sistemas de gas. Lo siguiente elabora en soluciones específicas de múltiples dimensiones.
COCESA PRISITA DE VENTAJES DE RENDIMIENTO COREDOR CON REQUISITOS DEL SISTEMA DE GAS
Los requisitos centrales de los sistemas de gas para las tuberías son el sellado absoluto, la resistencia a la corrosión del gas, la resistencia a la vibración y al impacto, la adaptabilidad a las fluctuaciones de presión y el control de la limpieza. Las características del acero inoxidable a continuación pueden cumplir perfectamente con estos requisitos:
Rendimiento de sellado extremo: la adopción de materiales de acero inoxidable formado integralmente de forma integral, los fuelles y los extremos de conexión (como roscas, bridas) logran una cooperación estrecha a través del mecanizado de precisión, que pueden realizar un sellado duro de metal a metal o coincidir con sellos especiales (como juntas de cobre, juntas PTFE) para garantizar la fugas de gases cero. Para sistemas de gas de alta presión (con una presión de trabajo de hasta 10 mPa o más), su confiabilidad de sellado está lejos de las mangueras de goma o las tuberías de metal ordinarias, y la velocidad de fuga se puede controlar por debajo de 1 × 10¹⁰ Pa · m³/s.
Excelente resistencia a la corrosión de gas: el acero inoxidable 304 puede resistir la erosión a largo plazo por gases secos (como oxígeno, nitrógeno) y gases de combustible no corrosivos; 316 El acero inoxidable, debido a su contenido de molibdeno, puede resistir la corrosión por gases de combustible que contienen azufre, gas de cloro, fluoruro de hidrógeno y otros gases corrosivos, evitando la formación de agujeros o desprendimientos de impureza en la pared interna de la cartera causada por la erosión, lo que garantiza la pureza de la transmisión de gases.
Resistencia a la fluctuación de vibración y presión: la estructura corrugada anular de los fuelles tiene una buena elasticidad, que puede absorber vibraciones y pulsos de presión generados por la operación del compresor y la apertura/cierre de la válvula en el sistema de gas, reducir la concentración de tensión en las interfaces de la tubería y reducir el riesgo de fuga suelta causada por conexiones rígidas. Es especialmente adecuado para conectar piezas entre compresores de gas, tanques de almacenamiento y tuberías.
Adaptabilidad de la limpieza: después del pulido electrolítico de la pared interna, la rugosidad de la superficie RA puede ser tan baja como 0.8 μm o menos, lo que no es fácil de adsorbir impurezas o humedad en el gas, y no se caen partículas. Cumple con los requisitos de transmisión de los gases de alta pureza (como el nitrógeno de pureza ultra alta utilizada en la industria electrónica, gases especiales utilizados en la fabricación de semiconductores) y evita la contaminación del gas que afecta la calidad de la producción.
Adaptabilidad de temperatura y presión amplia: puede funcionar de manera estable en el rango de temperatura de -200 ℃ a 450 ℃, adaptándose a la transmisión de vaporización de gases licuados a baja temperatura (como nitrógeno líquido, oxígeno líquido) y sistemas de gases de alta temperatura; La presión de trabajo cubre el vacío a 30MPa, lo que no solo puede satisfacer las necesidades de tuberías de gas de combustible de baja presión (por debajo de 0.1MPa), sino que también se utilizará en sistemas de transmisión de gas industrial de alta presión.
Escenarios de aplicación típicos
Los fuelles de acero inoxidable pueden resolver específicamente problemas de transmisión en diferentes tipos de sistemas de gas:
Sistemas de transmisión de gas industrial
Se utiliza para la conexión de la tubería de gases inerte como el oxígeno, el nitrógeno y el argón, especialmente en talleres de soldadura y campos de procesamiento de metales. La resistencia a la vibración de los fuelles puede reducir el riesgo de fuga en la conexión entre los cilindros de oxígeno y las tuberías.
En los sistemas de transmisión de hidrógeno, el material de acero inoxidable 316 puede evitar la fragilidad de hidrógeno y con una estructura de sellado especial, puede evitar riesgos de explosión causados ​​por la fuga de hidrógeno.
Para la transmisión de gases industriales corrosivos (como gas cloro, dióxido de azufre), se seleccionan fuelles de acero inoxidable 316L para resistir la corrosión de la tubería por gases y garantizar el funcionamiento seguro a largo plazo del sistema.
Sistemas de suministro de gas
Para la conexión de tuberías interiores y exteriores de gas natural urbano y gas licuado de petróleo, se usan fuelles entre medidores de gas, válvulas y tuberías principales. Su compensación flexible puede reducir la fuga de la interfaz causada por el desplazamiento de la tubería debido a los cambios en el edificio o los cambios de temperatura.
Para las tuberías de ramas de gas en cocinas comerciales y hornos industriales, la resistencia a la temperatura de los fuelles puede adaptarse al entorno de alta temperatura cerca de las estufas, y su rendimiento antienvejecimiento evita el agrietamiento y la fuga de mangueras de caucho debido al uso a largo plazo.
Sistemas especiales de gas de gas y alta pureza
Para la transmisión de gases de alta pureza (como el amoníaco de pureza ultra alta, el silano) en las industrias semiconductores y fotovoltaicas, los fuelles con paredes internas pulidas electrolíticas pueden reducir la contaminación de contacto entre los gases y las tuberías, lo que garantiza la pureza de gases (alcanzando 99.9999% o más);
Para las tuberías de gas de laboratorio (como los gases portadores para cromatógrafos de gases, gases especiales para el análisis espectral), la baja adsorción de fuelles asegura la estabilidad de los componentes de gas y mejora la precisión de los datos experimentales.
Conexión del equipo de almacenamiento y procesamiento de gas
Para la conexión entre los tanques de almacenamiento de gas, los cilindros y los vaporizadores, las válvulas reductoras de presión, los fuelles pueden absorber vibraciones durante la operación del equipo y proteger el rendimiento de sellado de las interfaces de la válvula;
Para la conexión entre la tubería de salida de líquido de los tanques de almacenamiento de gases de baja temperatura (como nitrógeno líquido, argón líquido) y vaporizadores, los fuelles pueden adaptarse a los cambios de temperatura de baja temperatura a temperatura normal, evitando grietas en las tuberías debido a la expansión térmica y la contracción.
Puntos de selección de clave y especificaciones de instalación
1. Selección científica
Selección del material: determine el material según las propiedades del gas: el acero inoxidable 304 se selecciona para gases inertes y gases de combustible; El acero inoxidable 316/316L se selecciona para gases corrosivos y gases de combustible en ambientes de agua de mar; Se requiere acero inoxidable bajo en carbono (como 316L) con paredes internas pulidas electrolíticas para sistemas de gases de alta pureza.
Calibre y calificación de presión: seleccione Calibres DN6-DN200 según el flujo de gas. La presión de trabajo debe coincidir con la presión de diseño del sistema (por ejemplo, la clasificación de 1.6MPA generalmente se selecciona para los sistemas de gas, y se selecciona una calificación de 6.4MPa o más alta para gases industriales de alta presión).
Método de conexión: la conexión roscada (con sellador específico de gas) se usa comúnmente en sistemas de gas; La conexión de brida (con sello tórico) se usa principalmente en sistemas de gas industrial; Las juntas de sello de la cara de videograbado se seleccionan para sistemas de gas de alta pureza para garantizar cero fugas y limpieza.
Longitud y cantidad de compensación: determine la longitud de acuerdo con los requisitos de desplazamiento de la tubería y la reserva de compensación axial o lateral de reserva (generalmente la cantidad de compensación no excede el 10% de la longitud efectiva de los fuelles) para evitar afectar el sello debido al estiramiento o compresión excesiva.
2. Especificaciones de instalación
Prohibición de incendio y tratamiento de limpieza: antes de instalar el sistema de gas, asegúrese de que no haya impurezas en la tubería para evitar chispas durante la instalación; Antes de instalar el sistema de gas de alta pureza, limpie la pared interna de los fuelles con etanol absoluto para eliminar las manchas de aceite y las partículas.
Doblado y fijación: durante la instalación, el radio de flexión no debe ser menor que el valor especificado por el producto (generalmente 5-8 veces el diámetro de la tubería), y la torsión forzada está prohibida; Los soportes fijos se establecen cada 1,5-2 metros en la sección recta, y los soportes de guía se agregan en ambos extremos de la sección de flexión para evitar la deformación causada por el peso propio de la tubería.
Protección de la superficie de sellado: antes de la conexión, verifique la planitud de las caras de la brida y las interfaces roscadas, y retire las rebabas y los rasguños; Aplique sellador específico de gas correspondiente al gas durante la conexión roscada (como la cinta de sellado PTFE para gas), y seleccione juntas compatibles con el gas para la conexión de brida (como juntas de goma resistentes al aceite para gas, juntas PTFE para gases corrosivos).
Detección de fugas: después de la instalación, se deben realizar pruebas de fuga: se aplica agua de jabón a las interfaces para la detección de burbujas en sistemas de gas; Los espectrómetros de masas de helio se utilizan en los sistemas de gas industrial y de gases de alta pureza para garantizar que la tasa de fuga cumpla con los requisitos del sistema (como la tasa de fuga de los sistemas de gas de alta pureza ≤1 × 10⁻¹¹ Pa · m³/s).
Beneficios de la aplicación
Mejorar la seguridad del sistema: en comparación con las tuberías de acero galvanizadas tradicionales o las mangueras de caucho, el riesgo de fugas de fuelles de acero inoxidable se reduce en más del 95%, especialmente en sistemas de gas con gases inflamables y explosivos como gas combustible e hidrógeno, lo que puede reducir significativamente los posibles accidentes de seguridad.
Prolonga la vida útil: los materiales de acero inoxidable son anti-envejecimiento y resistentes a la corrosión, con una vida útil de más de 20 años, excediendo con mucho las mangueras de caucho (1-3 años) y tuberías de acero ordinarias (8-10 años), reduciendo la frecuencia de reemplazo y los costos de mantenimiento.
Asegúrese de que la pureza y la calidad del gas: en los sistemas de gases de alta pureza, puede evitar el desguace del producto causado por la contaminación de la tubería (como defectos en chips semiconductores causados ​​por gases impuros) y reducir las pérdidas de producción.
Adaptarse a condiciones de trabajo complejas: la capacidad de compensación flexible resuelve el impacto del asentamiento del edificio, la vibración del equipo y los cambios de temperatura en las tuberías, reduce el mantenimiento de la parada causado por el daño de la tubería y mejora la estabilidad de la operación del sistema.
Resumen
A través de la adaptación del material, la optimización estructural y el mecanizado de precisión, los fuelles de acero inoxidable logran un rendimiento integral de "sellado seguro, resistencia a la corrosión y durabilidad, y transmisión limpia" en los sistemas de gas. Ya sea que se trate de gases industriales convencionales, gases de combustible civil o sistemas de gas especiales de alta demanda, pueden proporcionar soluciones de transmisión confiables, proporcionando una garantía sólida para la operación segura y estable de los sistemas de gas.

Los sistemas de calentamiento (incluida la calefacción civil, el calentamiento industrial, la nueva calentamiento de energía, etc.) tienen requisitos centrales para tuberías, como resistencia a la alta temperatura, resistencia a la fatiga térmica, sellado confiable, adaptabilidad a la expansión y contracción térmica, y compatibilidad media. Las tuberías de metal tradicionales (como las tuberías de acero galvanizadas) son propensas al agrietamiento debido al estrés térmico, mientras que las tuberías de plástico están limitadas por el límite de temperatura superior. Sin embargo, los fuelles de acero inoxidable, con su material único y diseño estructural, pueden resolver efectivamente estos problemas y convertirse en una solución de tuberías ideal para los sistemas de calefacción. Lo siguiente elabora en soluciones de aplicación específicas de múltiples dimensiones.
Adaptación en profundidad de las ventajas de rendimiento central a los requisitos del sistema de calefacción
El entorno operativo de los sistemas de calefacción se caracteriza por grandes fluctuaciones de temperatura (-10 ℃ a 300 ℃), medios diversos (agua caliente, vapor, aceite que conduce calor, etc.) y la existencia de estrés térmico y vibración. El rendimiento de los fuelles de acero inoxidable puede cumplir con precisión estos requisitos:
Excelente resistencia a alta temperatura y estabilidad térmica: 304 El acero inoxidable puede soportar entornos de temperatura media por debajo de 200 ℃ (como la calefacción de agua caliente civil), 316 acero inoxidable puede adaptarse a escenarios de alta temperatura de 200-400 ℃ (como las tuberías de vapor industrial) y los grados especiales (como 310) pueden incluso funcionar de manera estable en sistemas de calefacción abierta por encima de 600 ℃. El material no envejecerá o tendrá atenuación de resistencia debido a las altas temperaturas a largo plazo.
Resistencia a la fatiga térmica y capacidad de compensación de expansión: la estructura corrugada anular de los fuelles lo dotan con buena extensibilidad axial. Durante el ciclo de inicio del sistema de calentamiento (aumento de la temperatura) y apagado (caída de temperatura), puede absorber el cambio de longitud de la tubería causada por la expansión y la contracción térmica (la cantidad de compensación puede alcanzar el 5% -10% de su propia longitud), reduciendo la relajación de la interfaz o la grietas de la tubería causada por conexiones rígidas. Es especialmente adecuado para conectar calderas, intercambiadores de calor y otros equipos con tuberías principales.
Compatibilidad media y resistencia a la corrosión: tiene tolerancia a los medios de calentamiento comunes, como el agua caliente, el vapor y el aceite que conduce al calor. 304 El acero inoxidable puede resistir la escala de iones de calcio y magnesio en la corrosión de agua y oxígeno. 316 El acero inoxidable puede resistir la erosión del vapor que contiene azufre y medios débilmente que conducen al calor ácido, evitando la fuga media causada por la corrosión y la perforación de la pared interna de la tubería.
La confiabilidad del sellado y la capacidad de soporte de presión: a través de la brida maquinada con precisión, el rosca y otras estructuras de conexión, combinadas con juntas de sellado resistentes a alta temperatura (como juntas de grafito, juntas cubiertas de metal), se pueden lograr un sellado de gotos cero bajo temperaturas altas a largo plazo. La presión de trabajo puede alcanzar 1.6-10MPA, cumpliendo con los requisitos de presión del calentamiento civil de baja presión (por debajo de 0.6MPa) y los sistemas de vapor industrial de alta presión (por encima de 4.0MPA).
La eficiencia de la conducción de calor y el ahorro de energía: la conductividad térmica del acero inoxidable (aproximadamente 16-21 w/(m · k)) es mayor que la de las tuberías de plástico, y la estructura anular de los fuelles puede aumentar el área de contacto entre el medio y la tubería, acelerando la transferencia de calor. Al mismo tiempo, la pared exterior de la tubería puede equiparse convenientemente con una capa de aislamiento para reducir la pérdida de calor y mejorar el rendimiento de ahorro de energía del sistema.
Escenarios de aplicación típicos
Los fuelles de acero inoxidable pueden resolver específicamente los puntos de dolor de la aplicación de las tuberías tradicionales en diferentes tipos de sistemas de calefacción:
Sistemas de calefacción civil y agua caliente
Conectando tuberías de ramas entre radiadores y tuberías principales: utilizando la flexibilidad de los fuelles, pueden omitir fácilmente los obstáculos como las paredes y los muebles, reducir el uso de codos y reducir la resistencia al flujo de agua; Al mismo tiempo, absorben la expansión y la contracción de la tubería durante las temporadas de calentamiento y no calentamiento para evitar la fuga de interfaz.

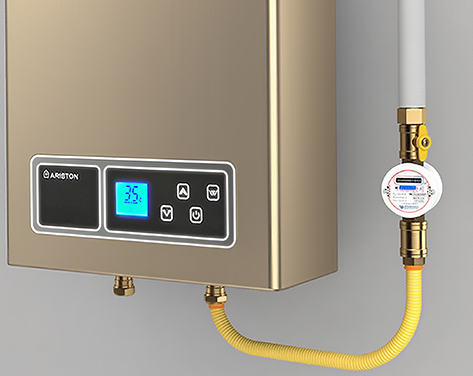

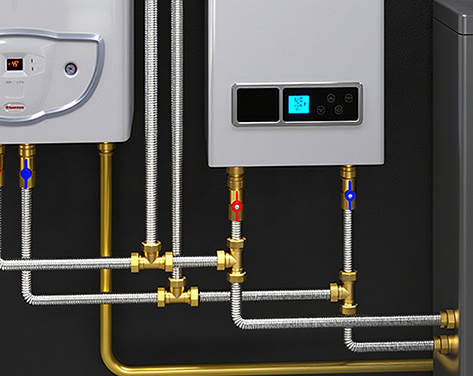

Conexión entre las calderas colgadas en la pared y las tuberías de agua caliente: pueden soportar la temperatura de agua caliente de 80-95 ℃ durante el funcionamiento de las calderas colgadas en la pared, resistir la fatiga térmica causada por el inicio y el cierre frecuentes, y son más duraderas que las mangueras de caucho (fáciles de edad) y las tuberías de cobre (rigidez fuerte), con una vida útil de servicio de más de 15 años.

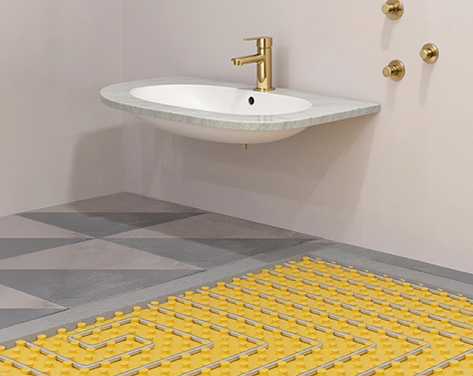

Conexión de colectores en calefacción radiante de piso a baja temperatura (calefacción de piso de agua): los fuelle de calibre pequeño (DN15-DN25) pueden adaptarse al diseño de múltiples ramos de tuberías de calefacción de piso, reducir la resistencia al flujo de agua y mejorar la uniformidad de la disipación de calor.
Sistemas de calefacción industrial
Conexión entre las calderas y las tuberías de vapor: en la salida de las calderas a carbón/gas, los fuelles pueden absorber la expansión térmica severa durante el inicio de la caldera, proteger las válvulas e interfaces de la tubería, y evitar la fuga de vapor (la temperatura de vapor suele ser 150-300 ℃, presión 1.0-4.0MPA).
Sistemas de calentamiento de aceite que conduce al calor: se utiliza para conectar hornos de aceite que conducen al calor con reactores, secadores y otros equipos. 316 El acero inoxidable puede resistir la erosión a largo plazo del aceite que conduce calor (temperatura 200-300 ℃), y su resistencia a la vibración (generada por la operación de la bomba) evita que el aflojamiento de las juntas de la tubería.
Conexión de la tubería de equipos de calefacción eléctrica: como las tuberías de entrada y salida de los reactores de calefacción eléctrica, los fuelles pueden adaptarse a la alta temperatura local de los elementos de calefacción eléctrica, y no hay problema con la emisión de olor de las tuberías de plástico.
Nuevos sistemas de calefacción de energía
Tuberías de circulación de sistemas de recolección térmica solar: conectando colectores solares y tanques de almacenamiento de agua caliente, 304 acero inoxidable puede resistir altas temperaturas (70-100 ℃) bajo la luz solar directa y la corrosión de la lluvia, y la estructura flexible se adapta al ligero desplazamiento de los coleccionistas debido a los ángulos de instalación.
Tuberías de circulación de agua de las bombas de calor de fuente de aire: en el rango de fluctuación de temperatura de -10 ℃ a 55 ℃, los fuelles pueden compensar la expansión y la contracción de las tuberías causadas por cambios en la temperatura ambiental, evitando el incrustación de baja temperatura o la deformación de alta temperatura de las tuberías de plástico.
Escenarios de calefacción especiales
Tuberías de desinfección de vapor en la industria del procesamiento de alimentos: la pared interna de los fuelles de acero inoxidable es suave y fácil de limpiar, cumpliendo con los estándares de higiene de alimentos (como la certificación 3A), soporta 121 ℃ Desinfección de vapor de alta temperatura, y no tiene riesgo de contaminación de óxido.
Conexión de la tubería de equipos de calefacción de laboratorio (como baños de aceite, tanques de temperatura constante): los fuelles de calibre pequeño (DN6-DN15) pueden adaptarse con precisión a los equipos de precisión, y su resistencia a la vibración asegura una transmisión media estable durante los experimentos.
Puntos de selección de clave y especificaciones de instalación
1. Selección científica
Matriota de material: el acero inoxidable 304 se selecciona para sistemas de temperatura media (≤200 ℃); El acero inoxidable 316 se selecciona para sistemas de alta temperatura (200-400 ℃) o medios corrosivos (como el vapor que contiene azufre); El acero inoxidable 310S se selecciona para sistemas de temperatura ultra alta (> 400 ℃).
Calibre y calificación de presión: seleccione Calibres DN10-DN300 de acuerdo con la velocidad de flujo del medio de calentamiento (DN15-DN50 se usa comúnmente para fines civiles, DN50-DN200 para fines industriales); La presión de trabajo debe ser ≥1.25 veces la presión de diseño del sistema (por ejemplo, si la presión de diseño de un sistema de vapor es de 1.6MPa, seleccione fuelles con una clasificación de ≥2.0mpa).
Método de conexión: la conexión roscada (con cinta de materia prima resistente a alta temperatura) se usa comúnmente en sistemas civiles; La conexión de brida (con juntas de heridas de metal) se usa principalmente en sistemas industriales; Se pueden seleccionar juntas de férula para la conexión de equipo de precisión (para garantizar la capacidad de limpieza sin esquinas muertas).
Cantidad de compensación de expansión: Calcule la cantidad de expansión térmica de acuerdo con la longitud de la tubería y la diferencia de temperatura (fórmula: ΔL = α × L × ΔT, donde α es el coeficiente de expansión lineal de acero inoxidable), asegurando que la cantidad de compensación de las f ya sea ≥ el valor calculado para evitar la estiramiento o compresión excesiva.
2. Especificaciones de instalación
Pretratamiento y limpieza: antes de la instalación, elimine la escala de óxido y las manchas de aceite en la tubería. Los sistemas de alta temperatura deben desglosarse (como la limpieza con tricloroetileno); Al conectarse con alimentos y equipos farmacéuticos, se deben seleccionar los fuelle con paredes internas pulidas electrolíticas para evitar el crecimiento microbiano.
Flexión y fijación: el radio de flexión es ≥ el radio especificado por el producto (generalmente 6-10 veces el diámetro de la tubería). Está prohibido aplicar una fuerza excesiva durante la flexión de frío para causar la deformación de corrugación; Los soportes deslizantes se establecen cada 2-3 metros en la sección recta (que permite la expansión axial), y los soportes fijos se establecen en ambos extremos de la sección de compensación para limitar el desplazamiento lateral.
Sellado y aislamiento: cuando se usa la conexión de brida, apriete los pernos de manera uniforme (paso a paso diagonalmente) para evitar la falla del sello causada por la carga excéntrica; Las tuberías de alta temperatura deben envolverse con capas de aislamiento (como lana de roca, silicato de aluminio) fuera de los fuelles, pero el espacio de expansión debe reservarse para evitar que la capa de aislamiento obstaculice la compensación de los fuelles.
Operación y prueba de prueba: después de la instalación, realice una prueba de presión de agua (la presión de prueba es 1.5 veces la presión de trabajo y la presión se mantiene durante 30 minutos sin fugas); Los sistemas de alta temperatura deben realizar una puesta en marcha en caliente para monitorear si los fuelles se expanden y se contraen sin problemas y si hay fugas en la interfaz.
Beneficios de la aplicación
Prolonga la vida útil del sistema: la resistencia a la fatiga térmica de los fuelles de acero inoxidable puede extender el ciclo de operación sin problemas del sistema de calefacción a más de 10 años, superando con creces la de las tuberías de acero galvanizado (5-8 años) y las tuberías de plástico (3-5 años), reduciendo los costos de reemplazo.
Reduzca los costos de mantenimiento: la resistencia a la corrosión y la resistencia a la alta temperatura reducen el mantenimiento del apagado causado por la corrosión y la ruptura de la tubería, y los costos de mantenimiento anual se pueden reducir en un 40%-60%; Especialmente en los sistemas de calefacción industrial, se pueden evitar pérdidas de producción causadas por fugas medianas.
Mejorar la seguridad operativa: el sellado de gotos cero y el diseño de estrés anti-térmico reducen el riesgo de escaldes y incendios causados ​​por la fuga de medios de alta temperatura (como el vapor y el aceite que conduce calor), y puede reducir las pérdidas de propiedades causadas por la fuga de agua doméstica en el calefacción civil.
Mejora la adaptabilidad del sistema: la capacidad de compensación flexible hace que la instalación de la tubería no sea limitada por las estructuras de edificios (como paredes y pisos), especialmente adecuada para la transformación de sistemas de calentamiento en edificios antiguos, reduciendo la excavación de la pared y el daño estructural.
Resumen
A través de las dos ventajas del material y la estructura, los fuelles de acero inoxidable logran un rendimiento integral de "alta resistencia a la temperatura, anti-expansión, sellado estable y larga vida útil" en los sistemas de calefacción. Ya sea que se trate de los requisitos de comodidad de la calefacción civil o las duras condiciones de trabajo de la calefacción industrial, pueden proporcionar soluciones de tuberías confiables, estableciendo una base sólida para la operación eficiente y segura de los sistemas de calefacción.

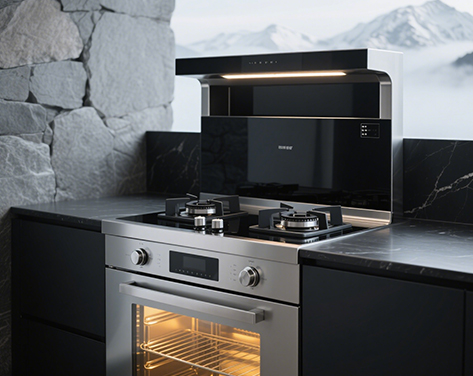

Las estufas (incluidas las estufas de gas domésticas, las estufas de cocina comerciales, los hornos industriales, etc.) tienen requisitos estrictos para conectar tuberías, como seguridad y a prueba de fugas, alta resistencia a la temperatura, resistencia a la corrosión al gas y sus impurezas, flexibilidad para la instalación y confiabilidad a largo plazo. Las mangueras de goma tradicionales son propensas al envejecimiento, el agrietamiento y las picaduras de ratas, mientras que las tuberías de metal rígidas carecen de flexibilidad, lo que dificulta la instalación. Los fuelles de acero inoxidable, con sus propiedades únicas de material y diseño estructural, pueden abordar de manera efectiva estos puntos débiles y convertirse en una opción ideal para las tuberías de conexión de estufa. Lo siguiente elabora en soluciones de aplicación específicas de múltiples dimensiones.
Ventajas de rendimiento central y una coincidencia precisa con los requisitos de la estufa
El entorno operativo de las estufas se caracteriza por alta temperatura ambiente (hasta 150 ℃ cerca del quemador), encendido frecuente y llamas, contacto con gas (gas natural, gas de petróleo licuado) y agua de condensado, y la necesidad de una conexión segura y flexible. El rendimiento de los fuelles de acero inoxidable puede cumplir con precisión estos requisitos:
Excelente seguridad y fugas: hecho de acero inoxidable 304 de alta calidad, el fuelle tiene una estructura de una pieza sin articulaciones en el medio, lo que reduce el riesgo de fuga. Los extremos de conexión (conmovidos o de conexión rápida) están mecanizadas con precisión y están equipados con anillos de sellado especiales (como caucho de nitrilo o EPDM) que son compatibles con el gas, lo que garantiza un sellado confiable incluso bajo uso a largo plazo y cambios de temperatura.
Resistencia de alta temperatura y resistencia al fuego: puede soportar altas temperaturas de hasta 300 ℃, que es mucho más alta que la temperatura ambiente cerca del quemador de la estufa. Incluso si entra en contacto con llamas abiertas accidentalmente, no se derretirá ni se quemará, evitando los accidentes de fuego causados ​​por la quema de la manguera, que es mucho más segura que las mangueras de goma.
Resistencia a la corrosión y compatibilidad con el gas: es resistente a la corrosión de los componentes del gas (como los sulfuros en el gas natural) y el agua condensada generada durante la combustión de gases, evitando la óxido y la perforación. Es compatible con varios gases, incluidos gas natural, gas de petróleo licuado y gas artificial, sin degradación o reacción material.
Flexibilidad y adaptabilidad de la instalación: los fuelle se pueden doblar libremente (el radio de flexión mínimo es de 3 a 5 veces el diámetro de la tubería), adaptándose al complejo diseño espacial de las cocinas. Puede conectar fácilmente la fuente de gas (medidor de gas, el cilindro de gas) a la estufa, reduciendo la necesidad de codos y adaptadores, y simplificando el proceso de instalación.
Vida útil antienvejecimiento y larga: a diferencia de las mangueras de goma que son propensas al envejecimiento, el endurecimiento y el agrietamiento debido a la temperatura, los rayos ultravioleta y los vapores de aceite, los fuelles de acero inoxidable tienen un rendimiento antienvejecimiento. Su vida útil puede llegar a 10-15 años, superando con creces la vida útil de 18 meses a 2 años de mangueras de caucho, reduciendo la frecuencia de reemplazo.
Escenarios de aplicación típicos
Los fuelles de acero inoxidable se pueden aplicar a varios tipos de estufas para resolver problemas de conexión:

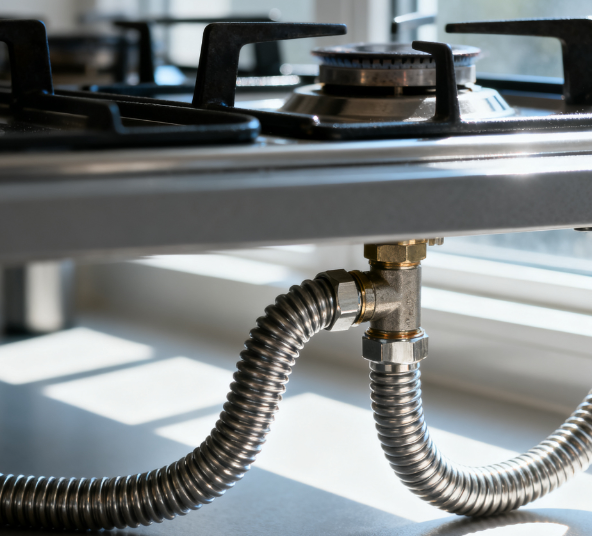

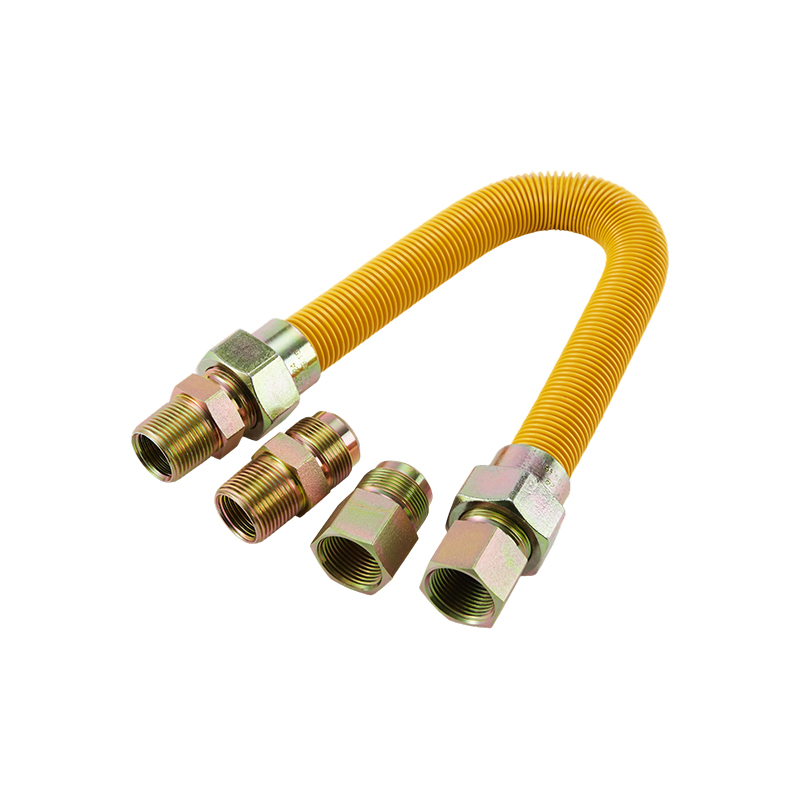

Estufas de gas domésticas

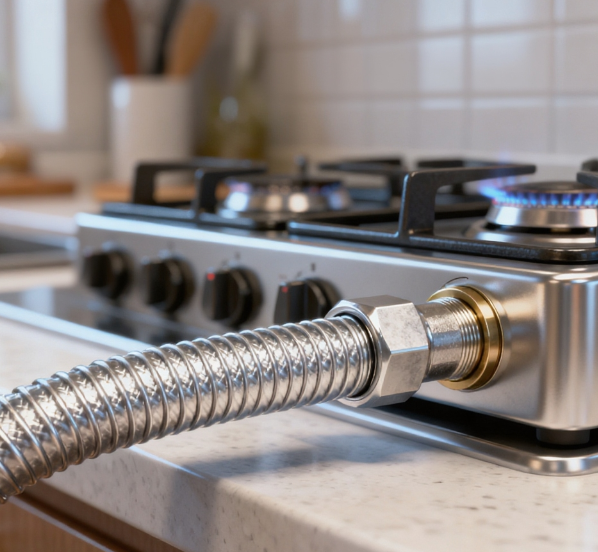

Conexión entre el medidor de gas y la estufa: en las cocinas del hogar, se usa para conectar el medidor de gas o la válvula de gas a la estufa. Su flexibilidad le permite enrutar a través de gabinetes y alrededor de obstáculos, evitando los peligros de seguridad de las mangueras de goma que se aplastan o se torcen.
Conexión de estufa incorporada: para estufas incorporadas instaladas en gabinetes, los fuelle se pueden doblar en una forma adecuada para adaptarse al espacio estrecho, asegurando una buena ventilación y evitando la acumulación de gas.
Estufas de cocina comerciales
Estufas a gran escala en restaurantes y comedores: se usa para conectar estufas comerciales (como estufas de wok, estufas de vapor) con la tubería de gas. Puede soportar el entorno de alta temperatura de las cocinas comerciales y la vibración de las estufas durante el uso, asegurando un suministro de gas estable.
Freadores de gas y hornos: la alta resistencia a la temperatura de los fuelles lo hace adecuado para conectar freanos de gas y hornos que generan alto fuego durante el funcionamiento, evitando el daño de la tubería causado por la alta temperatura.
Hornos industriales
Hornos de calefacción industriales y hornos de recocido: utilizado para tuberías de suministro de gas de hornos industriales. Puede adaptarse a la alta temperatura alrededor del horno y las fluctuaciones de presión del gas industrial, asegurando un suministro de gas seguro y continuo.
Puntos de selección de clave y especificaciones de instalación
1. Selección científica
Material y calibre: el acero inoxidable 304 es suficiente para las estufas comerciales domésticas y generales; Para entornos industriales con condiciones más severas, se puede seleccionar 316 acero inoxidable para una mejor resistencia a la corrosión. El calibre se selecciona de acuerdo con el consumo de gas de la estufa, generalmente DN10 (3/8 pulgadas) para estufas domésticas y DN15 (1/2 pulgada) o más grande para estufas comerciales.
Clasificación de longitud y presión: la longitud debe ser apropiada, generalmente no excede los 2 metros para el uso del hogar para evitar la resistencia excesiva de la tubería. La clasificación de presión debe ser ≥ 1.6MPA para cumplir con los requisitos de presión de suministro de gas (generalmente 2-3kPa para el hogar, hasta 5 kPa para comerciales).
Tipo de conexión: las estufas domésticas comúnmente usan conexiones roscadas con tuercas específicas de gas; Las estufas comerciales pueden usar conexiones de brida o juntas de conexión rápida para un desmontaje y mantenimiento convenientes.
2. Especificaciones de instalación
Evite la flexión excesiva y la torsión: durante la instalación, el radio de flexión no debe ser menor que el valor especificado para evitar daños a la estructura de los fuelles y afectar su vida útil y seguridad. No gire la tubería para evitar aflojar el sello.
Fijación firme: los fuelles deben fijarse con clips especiales a intervalos (cada 50-80 cm) para evitar temblores y fricción con otros objetos, lo que puede causar desgaste. No tire de la tubería a la fuerza durante la instalación.
La tubería debe mantenerse a una distancia de al menos 30 cm del quemador de la estufa y otros componentes de alta temperatura. Si es inevitable, se deben tomar medidas de aislamiento por calor (como mangas de aislamiento de calor).
Detección de fuga: después de la instalación, se debe realizar una prueba de fuga. Aplicar agua jabonosa a las partes de conexión; Si no se generan burbujas, no indica fugas. No use una llama abierta para la detección de fugas para evitar el peligro.
Inspección y reemplazo regular: revise los fuelles regularmente en busca de signos de daño, corrosión o conexiones sueltas. Debe reemplazarse en el tiempo cuando llegue a la vida útil o está dañado, y debe ser reemplazado por personal profesional.
Beneficios de la aplicación
Mejorar la seguridad: el uso de fuelles de acero inoxidable reduce el riesgo de fuga de gas causado por el envejecimiento, las picaduras de ratas y la alta temperatura de las mangueras de caucho, evitando efectivamente las explosiones de gas y los accidentes de incendio, y garantizando la seguridad de la vida y la propiedad.
Reduzca los costos de mantenimiento: su larga vida útil reduce la frecuencia de reemplazo en comparación con las mangueras de caucho, ahorrando el costo y los problemas de reemplazo frecuente. Al mismo tiempo, su resistencia a la corrosión reduce el trabajo de mantenimiento causado por el daño de la tubería.
Simplifique la instalación: la flexibilidad de los fuelle hace que la instalación de tuberías de estufa sea más conveniente, adaptándose a varios diseños de cocina, reduciendo la dificultad de la construcción y mejorando la eficiencia de la instalación.
Cumplir con los estándares de seguridad: cumple con los requisitos de los estándares nacionales de seguridad para los electrodomésticos de gas (como GB 29993-2013 "Hosis corrugadas de acero inoxidable para gas"), y puede aprobar la inspección de departamentos relevantes, asegurando el cumplimiento de las regulaciones.
Resumen
El fuelle de acero inoxidable, con su seguridad, alta resistencia a la temperatura, resistencia a la corrosión, flexibilidad y larga vida útil, proporciona una solución de conexión confiable para varias estufas. Resuelve efectivamente los riesgos de seguridad y las dificultades de instalación de las tuberías de conexión tradicionales, y es una opción ideal para mejorar la seguridad y la confiabilidad de los sistemas de suministro de gas estufa.

Los sistemas sanitarios (incluida la higiene médica, el procesamiento de alimentos y bebidas, la producción farmacéutica y las instalaciones de saneamiento público) tienen requisitos extremadamente estrictos para las tuberías, como la alta limpieza, la resistencia a la corrosión, la limpieza fácil, la no toxicidad y el cumplimiento de los estándares de higiene. Las tuberías tradicionales (como tuberías de plástico o tuberías metálicas ordinarias) a menudo tienen problemas como fácil contaminación, limpieza difícil o corrosión en ambientes hostiles. Los fuelles de acero inoxidable, con sus propiedades de material y diseño estructural, pueden satisfacer perfectamente las necesidades especiales de los sistemas sanitarios y convertirse en una solución de tuberías confiable. Lo siguiente elabora en soluciones de aplicación específicas de múltiples dimensiones.
COCESA PRISITA DE VENTAJES DE RENDIMIENTO COREDOR CON REQUISITOS DEL SISTEMA SANITIVO
Los sistemas sanitarios operan en entornos caracterizados por una limpieza frecuente (CIP/SIP), contacto con varios agentes de limpieza (ácidos, álcalis), desinfección de alta temperatura y prevención estricta del crecimiento microbiano. El rendimiento de los fuelles de acero inoxidable puede cumplir con precisión estos requisitos:
Excelente resistencia a la corrosión: hecha de acero inoxidable 304 o 316L, puede resistir la corrosión de varios agentes de limpieza (como ácido peracético, hidróxido de sodio) y desinfectantes utilizados en sistemas sanitarios. El acero inoxidable 316L, con su mayor contenido de molibdeno, tiene una resistencia más fuerte a la corrosión de iones de cloruro, lo que lo hace adecuado para entornos con alto contenido de sal (como el procesamiento de mariscos) o el uso frecuente de desinfectantes que contienen cloro.
Alta limpieza y no toxicidad: la pared interna de los fuelles es lisa (RA ≤ 0.8 μm) después del pulido electrolítico, sin esquinas ni poros muertos, lo que puede evitar la adhesión y reproducción de microorganismos (bacterias, hongos, etc.). No libera sustancias dañinas y cumple con los estándares de higiene internacional como la FDA, 3A y la Clase VI de USP, lo que garantiza que el medio (agua, alimentos, medicamentos) no esté contaminado.
Resistencia a la temperatura y adaptabilidad a la desinfección: puede soportar procesos de desinfección de alta temperatura (como 121 ℃ Esterilización de vapor saturado durante 30 minutos) y entornos de baja temperatura (hasta -40 ℃), adaptándose a los cambios de temperatura frecuentes en los sistemas sanitarios durante la limpieza y la operación. No se deformará o envejecerá debido a fluctuaciones de temperatura.
Muro interno liso y bajo riesgo de contaminación: la superficie interna ultra suave reduce la retención de residuos de los medios, lo que facilita la limpieza durante los procesos CIP (limpieza en el lugar). En comparación con las tuberías de superficie rugosa, puede reducir la frecuencia de la limpieza y el uso de agentes de limpieza, ahorrar costos y reducir el impacto ambiental.
Resistencia mecánica y larga vida útil: tiene alta resistencia a la tracción (≥520mpa) y resistencia al impacto, puede resistir las fluctuaciones de presión en las tuberías sanitarias (generalmente 0.1-1.0MPa), y no es fácil de dañar durante la instalación o uso. Su vida útil puede alcanzar más de 10 años, superando con creces la de las tuberías de plástico (3-5 años), reduciendo la frecuencia de reemplazo y mantenimiento.
Escenarios de aplicación típicos
Los fuelles de acero inoxidable pueden resolver los puntos de dolor de aplicación de las tuberías tradicionales en diferentes tipos de sistemas sanitarios:
Sistemas sanitarios médicos y de atención médica
Tuberías de suministro de agua médica: Utilizado para transportar agua purificada, agua estéril y agua de diálisis en hospitales. La pared interna lisa y la resistencia a la corrosión de los fuelles evitan la contaminación secundaria de la calidad del agua, asegurando la seguridad del uso de agua médica.
Conexiones de la tubería de desinfección: conectando autoclaves, esterilizadores y otros equipos, puede resistir la desinfección de vapor de alta temperatura y alta presión, asegurando la opresión de la tubería durante el proceso de desinfección.
Descarga de aguas residuales en salas de operaciones: se usa para la descarga de aguas residuales contaminadas en salas de operaciones, los fuelles de acero inoxidable 316L pueden resistir la corrosión de la sangre, las drogas y los desinfectantes en las aguas residuales.
Procesamiento de alimentos y bebidas Sistemas sanitarios
Tuberías de transporte de materia prima: en las líneas de producción de lácteos, bebidas y elaboración de cerveza, se utiliza para transportar materias primas (leche, jugo, jarabe, etc.). La pared interna no tóxica y lisa evita los residuos del material y el crecimiento bacteriano, cumpliendo con los requisitos de higiene de grado alimenticio.
Sistemas de limpieza de tuberías: conecta equipos de limpieza de CIP y equipos de producción, puede resistir la erosión de los fluidos de limpieza de alta temperatura (80-95 ℃) y agentes de limpieza química, asegurando una limpieza efectiva sin daños por la tubería.
Las tuberías de esterilización de vapor en las fábricas de alimentos: utilizados para el transporte de vapor en los procesos de esterilización de alimentos, se adapta al impacto frecuente de vapor de alta temperatura y mantiene un rendimiento estable.
Producción farmacéutica Sistemas sanitarios
Transporte API (ingrediente farmacéutico activo): en talleres farmacéuticos, se utiliza para transportar API y productos intermedios. El fuelle cumple con los estándares GMP, sin adsorción ni lixiviación, asegurando la pureza de los productos farmacéuticos.
Agua y agua purificadas para tuberías de inyección: conectar equipos de tratamiento de agua y líneas de llenado, puede soportar la circulación a alta temperatura de agua purificada y cumplir con los estrictos requisitos de higiene del agua para los sistemas de inyección.
Instalaciones sanitarias públicas
Las tuberías de suministro de agua en baños públicos: se usa en lugares públicos de alto tráfico, como gimnasios y piscinas, resiste la corrosión del agua que contiene cloro y tiene una buena resistencia a la presión para adaptarse al uso frecuente del agua.
Tuberías de tratamiento de aguas residuales en áreas públicas: para el transporte de aguas residuales nacionales en estaciones, aeropuertos, etc., resiste la corrosión de la materia orgánica en aguas residuales y no es fácil de bloquear debido a su lisa pared interior.
Puntos de selección de clave y especificaciones de instalación
1. Selección científica
Selección de materiales: 304 acero inoxidable es adecuado para entornos sanitarios generales (como baños públicos); Se prefiere el acero inoxidable 316L para entornos hostiles con una fuerte corrosión (como la producción farmacéutica, el procesamiento de mariscos) o el uso frecuente de desinfectantes fuertes.
Calibre y calificación de presión: seleccione Calibres (DN15-DN100) de acuerdo con los requisitos de flujo del sistema sanitario. Por ejemplo, se utilizan calibres pequeños (DN15-DN32) para el suministro de agua médica, y los calibres medianos (DN40-DN80) se utilizan para las tuberías de procesamiento de alimentos. La clasificación de presión debe ser ≥ 1.5 veces la presión de trabajo (generalmente 1.0-1.6MPA).
Tratamiento de la superficie: la pared interna debe sufrir pulido electrolítico (AR ≤ 0.8 μm) para garantizar la suavidad y la fácil limpieza; La pared exterior puede pulirse o pasarse para mejorar la resistencia a la corrosión.
Métodos de conexión: las conexiones sanitarias de la abrazadera (tri-fijación) se usan comúnmente, que son fáciles de desmontar y limpiar, adecuadas para sistemas que requieren mantenimiento frecuente; Las conexiones con bridas con juntas sanitarias (como EPDM, PTFE) se utilizan para tuberías de alta presión para garantizar el sellado y la higiene.
2. Especificaciones de instalación
Control de limpieza: antes de la instalación, los fuelles deben limpiarse (con agua pura o alcohol) para eliminar el aceite, el óxido y otras impurezas. Para los sistemas farmacéuticos y alimentarios, se requieren tratamientos de desgracia y pasivación para cumplir con los requisitos asépticos.
Evite las esquinas muertas: durante la instalación, minimice el uso de codos y camisetas. Si es necesario, use codos sanitarios de radio grande para evitar esquinas muertas donde se acumule la suciedad. El radio de flexión de los fuelles debe ser ≥ 5 veces el diámetro de la tubería para evitar la deformación que afecta la limpieza.
Requisitos de sellado: Las juntas de sellado deben ser de grado alimenticio o de grado médico (como EPDM para alta temperatura, PTFE para resistencia ácida y alcalina) y ser reemplazados regularmente para evitar el crecimiento bacteriano debido al envejecimiento de la junta.
Esterilización y prueba: después de la instalación, realice pruebas de presión (usando agua pura o aire comprimido) para garantizar que no se fugas. Para los sistemas asépticos, realice la esterilización SIP (esterilización en el lugar) para verificar que la tubería cumpla con los límites microbianos (≤ 10 CFU/100 ml).
Beneficios de la aplicación
Garantía la seguridad de la higiene: la pared interna lisa y la resistencia a la corrosión de los fuelles de acero inoxidable evitan la contaminación microbiana y el deterioro medio, reduciendo el desguace del producto en la producción alimentaria y farmacéutica y evitando los accidentes médicos en los sistemas de atención médica.
Reduzca los costos de mantenimiento: la larga vida útil y las características de limpieza fáciles reducen la frecuencia del reemplazo y la limpieza de la tubería. En comparación con las tuberías de plástico, el costo de mantenimiento anual se puede reducir en un 40%-60%.
Cumplir con los requisitos reglamentarios: cumplir con los estándares de higiene internacional (FDA, 3A, GMP, etc.) y los requisitos regulatorios nacionales para los sistemas sanitarios, evitando las sanciones o la suspensión de producción debido al incumplimiento.
Mejorar la eficiencia de producción: el rendimiento confiable garantiza un funcionamiento estable de los sistemas sanitarios, reduciendo el tiempo de inactividad causado por las fallas de la tubería. El fácil desmontaje de las conexiones sanitarias acelera los procesos de mantenimiento y limpieza.
Resumen
Los fuelles de acero inoxidable, con su resistencia a la corrosión, alta limpieza y cumplimiento de los estándares de higiene, proporcionan una solución de tuberías "segura, confiable y eficiente" para los sistemas sanitarios. Ya sea en los campos médicos, alimentarios, farmacéuticos o de salud pública, pueden cumplir con los estrictos requisitos de higiene y las complejas condiciones de trabajo, estableciendo una base sólida para la operación segura de los sistemas sanitarios.

Los sistemas de aire acondicionado y ventilación (incluyendo aire acondicionado central, ventilación comercial, aire acondicionado limpio, etc.) tienen requisitos centrales para tuberías, como transmisión lisa/mediana, resistencia a la vibración y reducción de ruido, resistencia a la temperatura y la humedad, instalación flexible y estabilidad a largo plazo. Los conductos de aire tradicionales (como los conductos de lámina de acero galvanizado) tienen problemas como la alta rigidez y el gran ruido de vibración, mientras que las tuberías de plástico están limitadas por la resistencia y la resistencia de la temperatura. Los fuelles de acero inoxidable, con sus ventajas únicas de material y estructural, pueden adaptarse efectivamente a las complejas condiciones de trabajo de los sistemas de aire acondicionado y ventilación, convirtiéndose en una opción ideal para optimizar el rendimiento de la tubería. Lo siguiente elabora en soluciones de aplicación específicas de múltiples dimensiones.
COCARACIÓN PRERISITA DE VENTAJES DE RENDIMIENTO COREDOR CON REQUISITOS DEL SISTEMA
El entorno operativo de los sistemas de aire acondicionado y ventilación se caracteriza por fluctuaciones de temperatura (-10 ℃ a 80 ℃), alta humedad del aire, vibración de equipos frecuentes y la necesidad de reducir la resistencia y el ruido del viento. El rendimiento de los fuelles de acero inoxidable puede cumplir con precisión estos requisitos:
Excelente resistencia de temperatura y humedad: 304 acero inoxidable puede funcionar de manera estable en el rango de temperatura de -40 ℃ a 300 ℃, cubriendo completamente los requisitos de los sistemas de aire acondicionado para el aire de suministro (12-18 ℃), aire de retorno (temperatura ambiente) y sistemas de ventilación para la temperatura de escape (-10 ℃ a 60 ℃); Al mismo tiempo, el acero inoxidable no absorbe agua o moho, y puede resistir la corrosión en ambientes de alta humedad (como sótanos, ventilación de piscina), evitando el óxido de la tubería o el crecimiento bacteriano.
Resistencia a la vibración y capacidad de reducción de ruido: la estructura corrugada anular de los fuelles tiene un buen rendimiento de absorción de choque elástico, que puede absorber las vibraciones generadas por el funcionamiento de las unidades de aire acondicionado y los ventiladores (frecuencia de vibración 10-100Hz), reducir la transmisión de vibraciones a las tuberías y las estructuras de construcción, y reducir el ruido (comparado con dientes de aire rígidos, puede reducir el ruido en 5-15dB); Es especialmente adecuado para lugares sensibles al ruido, como hospitales y laboratorios.
Baja resistencia al viento y estabilidad del flujo de aire: la pared interna de los fuelles, después del tratamiento liso (RA≤1.6 μm), tiene un coeficiente de resistencia al viento (λ) tan bajo como 0.02-0.03, que es mucho más baja que la resistencia local de los conductos de aire rectangulares tradicionales; El diseño transversal anular hace que la distribución del flujo de aire sea más uniforme, evita las corrientes de Eddy y mejora la eficiencia del intercambio de calor de los sistemas de aire acondicionado y el efecto de ventilación de los sistemas de ventilación.
Flexibilidad de instalación y adaptabilidad del espacio: los fuelles se pueden doblar arbitrariamente (el radio de flexión mínimo es 3-5 veces el diámetro de la tubería), y puede evitar fácilmente obstáculos como vigas, columnas y tuberías, reduciendo el uso de codos, camisetas y otros accesorios; Para espacios estrechos (como mezzaninos de techo, salas de equipos), sus características flexibles pueden simplificar el proceso de instalación y reducir la dificultad de la construcción.
Ventajas de la vida útil y del servicio: la resistencia a la tracción del acero inoxidable (≥520MPa) es mucho mayor que la de las tuberías de plástico, con resistencia al impacto, que puede resistir la presión positiva (≤2000PA) y la presión negativa (≥-500PA) en el conducto de aire, que cumple con los requisitos de los sistemas de suministro de aire de alta presión; La vida útil puede alcanzar más de 20 años, superando con creces el ciclo anticorrosión de los conductos de aire de acero galvanizado (8-12 años).
Escenarios de aplicación típicos
Los fuelles de acero inoxidable pueden resolver específicamente los puntos de dolor de la aplicación de las tuberías tradicionales en diferentes enlaces de los sistemas de aire acondicionado y ventilación:
Sistemas de aire acondicionado central
Sección de conexión entre las unidades de aire acondicionado y los conductos de aire: en la salida de aire de los enfriadores de agua y las unidades de manejo de aire, los fuelles pueden absorber la vibración de la operación del equipo, evitar el ruido de resonancia del conducto de aire causado por conexiones rígidas; Al mismo tiempo, compensa el desplazamiento entre unidades y conductos de aire debido a errores de instalación o cambios de temperatura.

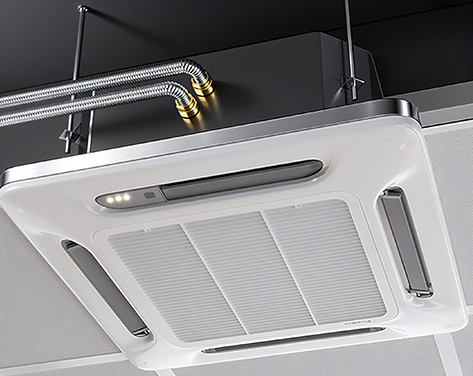

Conexión entre las bobinas del ventilador y las tuberías de ramas: los fuelles de calibre pequeño (DN80-DN200) son adecuados para conductos de aire de suministro/retorno de las bobinas del ventilador. La estructura flexible reduce la transmisión de la vibración del ventilador, y la pared interior lisa no acumula polvo, reduciendo la frecuencia de limpieza y mantenimiento de los sistemas de aire acondicionado.
Conexión de la tubería de refrigerante: en las tuberías de refrigerante (como R32, R410A) de aires acondicionadores de múltiples divisiones, los fuelles pueden adaptarse a los cambios de temperatura (-15 ℃ a 60 ℃) durante la circulación refrigerante, y su resistencia a la vibración evita
Sistemas de ventilación comercial e industrial
Tuberías de escape de la cocina: los fuelles de acero inoxidable son resistentes a la corrosión del humo de aceite, y sus características flexibles se adaptan al complejo diseño espacial de las cocinas. Su resistencia a alta temperatura (≤300 ℃) puede hacer frente a la temperatura instantánea altas de humo de aceite, que es más seguro que las tuberías de plástico.
Ventilación del taller industrial: en talleres polvorientos y húmedos (como procesamiento de alimentos, fabricación de maquinaria), la resistencia a la corrosión de los fuelles puede resistir la erosión del polvo y la óxido de agua de condensación. El diseño flexible facilita la conexión de las salidas de ventilación en diferentes áreas, mejorando la eficiencia de la ventilación.
Sistemas de escape de humo de fuego: los fuelles de acero inoxidable de alta temperatura (como el material 316) pueden funcionar continuamente a 280 ℃ durante más de 30 minutos, cumpliendo con los requisitos de resistencia al fuego del escape de humo de fuego, y su resistencia a la vibración asegura que las tuberías no caigan en caso de fuego.
Aire acondicionado limpio y ventilación especial
Ventilación en salas de operaciones limpias del hospital: los fuelles con paredes internas electrolíticamente pulidas (RA≤0.8 μm) no acumulan polvo y son fáciles de desinfectar, cumpliendo con los estándares de limpieza de GMP, reduciendo el riesgo de crecimiento bacteriano y se adaptan al sistema de ventilación de filtración de alta eficiencia en las habitaciones operativas.
Escape de las campanas de humo de laboratorio: los fuelle pueden conectar capuchas de humo a conductos de aire principales. La resistencia a la corrosión química (316 material) resiste la erosión de los gases de escape de laboratorio (como los gases ácidos-base), y la estructura flexible facilita el ajuste de la posición de instalación de las campanas de humo.
Aire acondicionado y ventilación en centros de datos: en salas de servidor de alta densidad, los fuelle pueden conectar con precisión las salidas de aire acondicionado y los conductos de aire del gabinete, reducir la pérdida de aire frío y su resistencia a la vibración reduce la interferencia de los ventiladores de aire acondicionado en la operación del servidor.
Iii. Puntos de selección de clave y especificaciones de instalación
1. Selección científica
Material y calibre: Se selecciona acero inoxidable 304 para sistemas ordinarios de aire acondicionado y ventilación; Se selecciona 316 acero inoxidable para ambientes húmedos y corrosivos (como cocinas, laboratorios); Los calibres se seleccionan de acuerdo con los requisitos de volumen de aire de DN50-DN600 (DN100-DN300 se usa comúnmente para fines civiles, DN300-DN600 para fines industriales).
Clasificación de presión y temperatura: seleccione la clasificación de presión correspondiente de acuerdo con la presión de aire del sistema (se selecciona la clasificación de 1000PA para los sistemas de conductos de aire convencionales, clasificación de 2000pa para sistemas de suministro de aire de alta presión); Se requieren fuelles especiales con resistencia a la temperatura ≥280 ℃ para escenarios de alta temperatura (como el escape de humo de fuego).

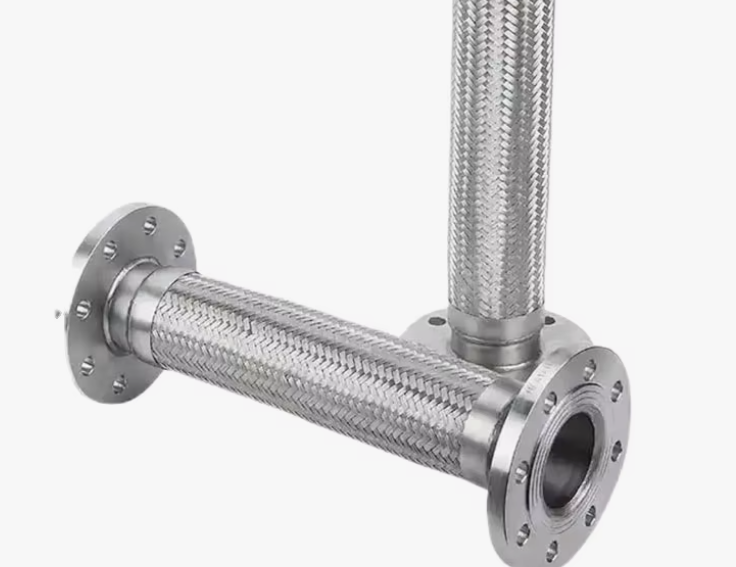

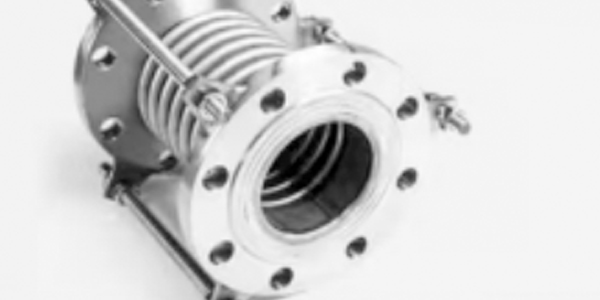

Método de conexión: la conexión de brida se utiliza para conectarse con interfaces de equipo (equipadas con juntas de goma para mejorar el sellado y la absorción de choque); La conexión de abrazadera se puede utilizar para la conexión de la sección del conducto de aire (fácil de desmontar y limpiar); Se recomienda una conexión soldada para sistemas limpios (para reducir los puntos de fuga).
Longitud y cantidad de compensación: Determine la longitud de acuerdo con la distancia de instalación y los requisitos de desplazamiento de vibraciones, y reserve un margen de expansión del 5% -10% para garantizar que los fuelles puedan expandirse y contraerse libremente durante los cambios de vibración o temperatura, evitando el estiramiento excesivo.
2. Especificaciones de instalación
Limpieza y pretratamiento: antes de la instalación, retire las manchas de aceite e impurezas en los fuelles. Los sistemas limpios deben limpiarse con agua pura y secarse; Para los sistemas de ventilación relacionados con los alimentos y la medicina, se deben seleccionar fuelles tratados sin aceite para evitar la contaminación del aire.
Doblación y fijación: al doblar, controle el radio de flexión ≥ el valor especificado por el producto (como el radio de flexión de los fuelles DN200 ≥600 mm), y prohíbe las curvas o giros agudos; Establezca soportes deslizantes cada 3-5 metros en la sección recta (que permite el movimiento axial) y agregue soportes de absorción de choque cerca de las fuentes de vibración para reducir el agitación de la tubería.
Medidas de sellado y reducción de ruido: cuando se usa la conexión de brida, apriete los pernos de manera uniforme para asegurarse de que la junta esté completamente instalada; Entre los equipos vibrantes, como los ventiladores y las unidades de aire acondicionado y los fuelles, se pueden agregar absorbentes de amortiguadores de goma para mejorar aún más el efecto de reducción de ruido.
Prueba y aceptación: después de la instalación, realice una prueba de presión de aire (la presión de prueba de los sistemas de presión positivos es 1.2 veces la presión de diseño y la presión se mantiene durante 1 hora sin fugas); Durante la operación, detecte el valor de ruido (que debe cumplir con los estándares de ruido del lugar, como los hospitales ≤40dB).
Beneficios de la aplicación
Mejorar la comodidad del sistema: las características de resistencia a la vibración y reducción de ruido hacen que los sistemas de aire acondicionado y ventilación funcionen más silenciosos, especialmente en residencias, hoteles y otros lugares, lo que puede mejorar significativamente la experiencia de vida; El diseño de baja resistencia al viento reduce el ruido del flujo de aire, evitando el "aullido del viento" de los conductos de aire tradicionales.
Reduzca los costos de mantenimiento: el acero inoxidable es resistente a la corrosión y resistente a la humedad, reduciendo la frecuencia de reemplazo debido al óxido y el moho de la tubería, y los costos de mantenimiento anual se pueden reducir en un 30%-50%; La pared interior lisa no es fácil de acumular polvo, y el ciclo de limpieza se extiende a 1-2 años (los conductos de aire tradicionales son de 3 a 6 meses).
Mejorar la seguridad del sistema: en los sistemas de escape de humo de fuego, los fuelles resistentes a la alta temperatura pueden garantizar la suavidad de los canales de escape de humo en caso de fuego; La resistencia al impacto evita que los conductos de aire se dañen debido a la vibración y la colisión, lo que reduce el riesgo de fuga de aire.
Mejorar la eficiencia de la instalación: la estructura flexible reduce el uso de accesorios y el corte y el procesamiento en el sitio, acortando el período de instalación en un 20%-40%, lo que es especialmente adecuado para la transformación de los sistemas de aire acondicionado y ventilación en edificios antiguos, reduciendo el daño a la estructura original.
Resumen
A través de la optimización del material y la estructura, los fuelles de acero inoxidable logran un rendimiento integral de "bajo ruido y alta eficiencia, resistencia a la corrosión y durabilidad, y adaptación flexible" en los sistemas de aire acondicionado y ventilación. Ya sea que se trate de aire acondicionado cómodo en edificios civiles o ventilación especial en lugares industriales, pueden proporcionar soluciones de tuberías confiables, estableciendo una base sólida para la operación estable y la mejora del rendimiento del sistema.
